Dans une boucle de granulation NPK, il est facile de sous-dimensionner le concasseur car, dans une installation fonctionnant bien, il apparaît comme l'équipement le moins exigeant du circuit. Le granulateur produit majoritairement un matériau conforme aux spécifications, le tamis laisse passer une fraction propre, et le faible flux surdimensionné est réduit et renvoyé sans problème. La machine accomplit sa tâche discrètement.
Le problème, c'est que le concasseur est dimensionné pour le régime permanent, or ce régime n'est pas atteint lorsque cela compte. Le concasseur est crucial lors des démarrages, des changements de granulométrie et des cycles de recyclage – précisément les périodes où le granulateur produit la plus grande fraction surdimensionnée. broyeur est soumis à une charge maximale. Un concasseur légèrement sous-dimensionné pour le débit maximal de déchets surdimensionnés devient le goulot d'étranglement au pire moment, et les effets s'accumulent : les déchets surdimensionnés s'accumulent en amont du broyeur, le granulateur reçoit moins de semences que nécessaire et la distribution granulométrique est biaisée vers une production accrue de déchets surdimensionnés, ce qui aggrave l'engorgement du concasseur.
Nous aborderons la manière dont les particules surdimensionnées sont générées dans la boucle de granulation, les taux de surdimensionnement acceptables et les raisons de leur variation, l'influence du débit du concasseur et de la taille des particules de sortie sur la stabilité de la boucle, et comment dimensionner correctement le concasseur par rapport à la capacité du granulateur.
D'où vient le terme « surdimensionné » ?
Dans une boucle de granulation NPK, les particules surdimensionnées sont des matériaux dont la taille dépasse le seuil de coupure du tamis supérieur – généralement au-dessus de 4 à 5 mm pour les granulés NPK standard, bien que le seuil de coupure exact dépende des spécifications du produit et de l'ouverture du tamis choisi. Ces particules arrivent sur le plateau supérieur du tamis vibrant avec le flux de sortie du tambour et sont séparées de la fraction conforme par le tamis supérieur.
La fraction surdimensionnée provient de trois sources principales. Premièrement, l'agglomération contrôlée : certains granules croissent plus rapidement que d'autres dans le lit de granulation et dépassent la taille cible lors de leur passage dans le tambour. Ce phénomène est normal en granulation sur tambour, et une fraction surdimensionnée modérée est attendue même dans un circuit optimisé. Deuxièmement, l'agglomération épisodique : des incidents de répartition du liant ou un excès d'humidité localisé dans le lit peuvent provoquer une croissance rapide et incontrôlée d'un petit nombre de granules en agglomérats nettement plus gros que la distribution granulométrique normale. Ces agglomérats se traduisent généralement par un pic dans la fraction surdimensionnée. Troisièmement, la recirculation des particules surdimensionnées non entièrement réduites lors du passage précédent dans le concasseur : si la sortie du concasseur contient des particules qui frôlent le seuil de coupure supérieur et sont limites, elles peuvent croître lors du passage de granulation suivant et être à nouveau considérées comme surdimensionnées.
L'équilibre entre ces trois sources varie selon les conditions de fonctionnement. Dans un circuit stable et bien contrôlé, la première source est prédominante et la fraction de particules surdimensionnées est prévisible et maîtrisable. Lorsque le contrôle du liant est désactivé, que le taux de recyclage augmente ou que l'installation passe d'une qualité à une autre, les deuxième et troisième sources deviennent plus importantes et la fraction de particules surdimensionnées peut dépasser fortement sa valeur à l'état stationnaire.
À quoi ressemblent les tarifs acceptables pour les colis hors format
Dans une boucle de granulation NPK stable à tambour, avec un taux de recyclage constant d'environ 3:1 à 4:1, la fraction surdimensionnée – la portion de la charge circulante totale qui atteint le tamis supérieur – représente généralement une partie du flux de recyclage total, le reste étant la fraction fine provenant du tamis inférieur. Les proportions relatives de fines et de surdimensionnées dans le flux de recyclage dépendent du mécanisme de granulation, de la formulation et du degré de contrôle des paramètres du liant et du procédé.
Ce qui importe pour le dimensionnement d'un concasseur, ce n'est pas seulement la fraction de surdimensionnés en régime permanent. C'est le taux de surdimensionnés au taux de recyclage maximal que le circuit peut atteindre. Lorsque le taux de recyclage atteint la limite supérieure de la plage de conception – ou la dépasse en cas d'excursion – le débit total de matériaux à travers la section de criblage augmente, et la fraction de surdimensionnés, en proportion de ce total, tend également à augmenter à mesure que le lit du granulateur se charge et que le mécanisme de granulation favorise l'agglomération au détriment d'une croissance stratifiée contrôlée. Ces deux effets se cumulent : une plus grande quantité de matériaux passe à travers le crible, et une plus grande proportion de ces matériaux se retrouve sur le plateau de surdimensionnés.
Un concasseur dimensionné uniquement pour un fonctionnement en régime permanent sera surchargé lors des cycles de recyclage. La recommandation selon laquelle le tambour de granulation doit pouvoir supporter un taux de recyclage jusqu'à 5:1 afin de ménager une marge lors des démarrages et des changements de granulométrie s'applique également au concasseur : celui-ci doit être dimensionné pour traiter la fraction surdimensionnée au taux de recyclage maximal prévu pour le système, et non pas seulement au régime permanent nominal.
Comment le débit du concasseur affecte la stabilité de la boucle
Le concasseur n'est pas un élément passif du circuit de recyclage : son débit influence directement le comportement du circuit sous charge. Lorsque le concasseur traite le flux de matériaux surdimensionnés, les matériaux concassés retournent au granulateur comme semences au débit adéquat, et le circuit atteint son équilibre. En cas de surcharge du concasseur et d'accumulation de matériaux, deux phénomènes contribuent à déstabiliser le circuit.
Premièrement, le taux de retour des semences au granulateur diminue car la matière s'accumule dans la file d'attente du concasseur au lieu d'être traitée et renvoyée. Avec moins de semences disponibles, le granulateur dispose de moins de sites de nucléation et la matière fraîche s'agglomère en granules moins nombreux mais plus gros au lieu de répartir la croissance sur un grand nombre de semences. Cela tend à rendre la distribution granulométrique plus grossière, générant davantage de particules surdimensionnées lors du criblage suivant, ce qui augmente la quantité de matières dans la file d'attente du concasseur.
Deuxièmement, l'accumulation de déchets surdimensionnés non traités engendre un problème de manutention : les convoyeurs en amont du concasseur se retrouvent saturés et, si la situation n'est pas rapidement résolue, une intervention est nécessaire pour résorber l'engorgement avant la reprise du fonctionnement normal. C'est dans ce cas que le concasseur, initialement un goulot d'étranglement mineur, devient la cause du ralentissement de toute la ligne de production.
Pour concevoir un système adapté, il faut non seulement une capacité de concassage en régime permanent suffisante, mais aussi une marge au-dessus de celle-ci, et une stratégie de contrôle qui utilise des indicateurs précoces (augmentation de la charge du convoyeur surdimensionné, augmentation du courant du moteur du concasseur) pour inciter l'opérateur à intervenir avant que la file d'attente ne se transforme en blocage.
Taille des particules à la sortie du concasseur et son effet sur le granulateur
Le rôle du concasseur ne se limite pas à réduire la fraction surdimensionnée à une taille suffisamment petite pour être réintégrée dans le circuit. Il s'agit également de produire des particules d'ensemencement dont la granulométrie est adaptée afin de favoriser une croissance contrôlée des granules lors du passage suivant dans le granulateur. Cette distinction est importante car un concasseur qui réduit toute la fraction surdimensionnée à une taille très fine – inférieure à 1 mm, par exemple – ne contribue pas au bon fonctionnement du granulateur, même si la réduction de taille a bien lieu.
Dans la granulation standard en tambour NPK, l'efficacité des particules d'ensemencement issues du concasseur est optimale lorsqu'elles ont une taille de nucléation (généralement de 1 à 3 mm, soit juste en dessous du seuil de coupure du tamis inférieur). Ainsi, elles réintègrent le granulateur sous forme de particules qui atteindront la taille cible pendant leur temps de séjour. Des particules d'ensemencement beaucoup plus fines entraînent un surensemencement : un trop grand nombre de noyaux se disputent le liant et l'engrais frais, et les granules individuels croissent trop lentement pour sortir du tambour à la taille cible. Il en résulte une fraction de fines élevée lors du tamisage suivant, ce qui augmente le taux de recyclage.
Cela signifie que l'ouverture du tamis du concasseur, ou la disposition des tamis en aval du concasseur, est une spécification aussi importante que le débit du concasseur. Dans la plupart des applications de recyclage NPK, le concasseur ne fonctionne pas à sa réduction maximale ; il fonctionne à une granulométrie de sortie contrôlée qui place le matériau concassé dans la plage de taille optimale pour l'ensemencement. La capacité de réduction fine maximale du concasseur (sortie inférieure à 1 mm) est pertinente pour les applications où le broyage fin est l'objectif recherché, comme la réduction de la taille des matières premières pour le phosphate, la potasse ou d'autres minéraux durs. Dans le cadre du recyclage de matériaux surdimensionnés, le réglage du tamis du concasseur doit être adapté aux exigences d'ensemencement du granulateur, et non au débit ou à la finesse maximale.
Comment dimensionner le concasseur par rapport au granulateur
Le calcul du dimensionnement du concasseur part de la même base que la discussion sur le taux de recyclage du granulateur : les flux totaux de matériaux au taux de recyclage nominal et au taux d'excursion maximal prévu.
La première étape consiste à déterminer la charge circulante totale au taux de recyclage maximal prévu. Si le granulateur est conçu pour gérer un taux de recyclage allant jusqu'à 5:1 lors des démarrages et des changements de granulométrie, et que l'installation produit 20 t/h de produit conforme aux spécifications, alors le débit total de matière traversant la section de criblage au taux de recyclage maximal peut atteindre 100 t/h (20 t/h de produit + 80 t/h de recyclage, soit un taux de 5:1).
La deuxième étape consiste à estimer la fraction de matériaux surdimensionnés dans la charge circulante totale. Cette fraction varie selon les conditions de fonctionnement et la formule de calcul ; il convient donc d'utiliser une estimation prudente plutôt que la moyenne en régime permanent. Lors d'une variation du taux de recyclage, une plus grande proportion de la charge circulante totale tend à se diriger vers le plateau de concassage des matériaux surdimensionnés qu'en régime permanent. Le concasseur doit être dimensionné en tenant compte de cette fraction plus élevée, et non pas uniquement de la valeur nominale en régime permanent.
La troisième étape consiste à vérifier que la granulométrie de sortie du concasseur correspond à la taille optimale de semis pour le granulateur (généralement 1 à 3 mm pour une production standard d'engrais NPK), et non à une quantité excessive de fines qui risqueraient de sur-semer le lit. Il est donc nécessaire de spécifier l'ouverture de la grille du concasseur (pour un broyeur à marteaux) ou l'écartement du concasseur (pour d'autres types de broyeurs) en fonction des exigences de semis connues du granulateur.
L'étape quatre, souvent négligée, consiste à vérifier que le concasseur peut traiter la granulométrie des particules qu'il rencontrera en service. Le seuil de coupure du tamis supérieur détermine la taille maximale des particules entrant dans le concasseur en conditions normales. Cependant, la formation d'agglomérats peut introduire des particules beaucoup plus grosses – des amas de plusieurs granules fusionnés – dont la taille dépasse largement le seuil de coupure nominal. Un concasseur dont le dégagement est insuffisant pour les gros agglomérats occasionnels se bloquera dans ces conditions, provoquant ainsi un arrêt imprévu dont le circuit de recyclage a le moins besoin en période d'instabilité.

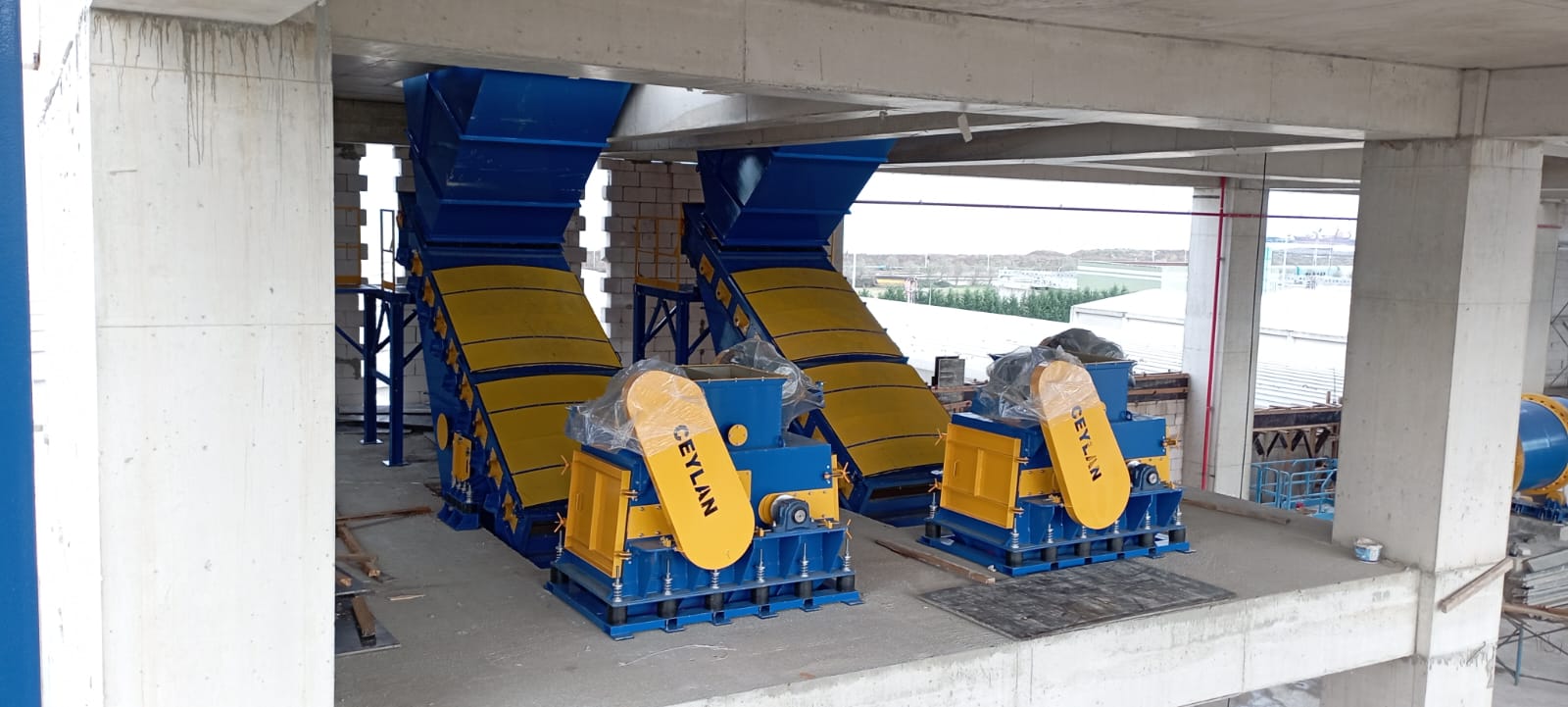

Ceylan Machine & Process fabrique des machines à double paroi broyeurs à marteaux pour la granulation d'engrais Nos boucles de recyclage sont conçues pour un broyage continu des particules surdimensionnées, avec une granulométrie de sortie contrôlée, des marteaux en acier allié trempé et une conception facilitant la maintenance. Pour toute question technique concernant le dimensionnement du concasseur pour votre ligne de granulation NPK ou la gestion des particules surdimensionnées dans votre boucle de recyclage, veuillez contacter notre équipe d'ingénierie.
