Sowohl gravimetrische Dosiersysteme als auch Wiegebandsysteme sind gravimetrische Dosiertechnologien. Beide messen die tatsächliche Masse anstelle des Volumens und gleichen Änderungen der Materialdichte, des Feuchtigkeitsgehalts und der Partikeleigenschaften in Echtzeit aus. In diesem grundlegenden Punkt ähneln sie sich und stellen beide eine deutliche Verbesserung gegenüber der volumetrischen Dosierung für alle Anwendungen dar, bei denen es auf die Genauigkeit der Formulierung ankommt. Die gravimetrische Kontrolle wird jedoch durch unterschiedliche Mechanismen erreicht, was zu unterschiedlichen Leistungseigenschaften, unterschiedlichen Investitions- und Wartungskosten und unterschiedlichen optimalen Anwendungsbereichen führt. Die Wahl zwischen den Systemen allein anhand der angegebenen Genauigkeitsspezifikationen führt in der Regel zu einer falschen Entscheidung: Die Entscheidung ist komplexer.
Wir werden die beiden Technologien hinsichtlich Genauigkeit, Investitionskosten, Durchsatz, Reinigung, Wartung und Anwendungseignung vergleichen, damit Ingenieure und Beschaffungsteams die Technologie an die tatsächlichen Anforderungen ihrer Düngemitteldosieranwendung anpassen können.

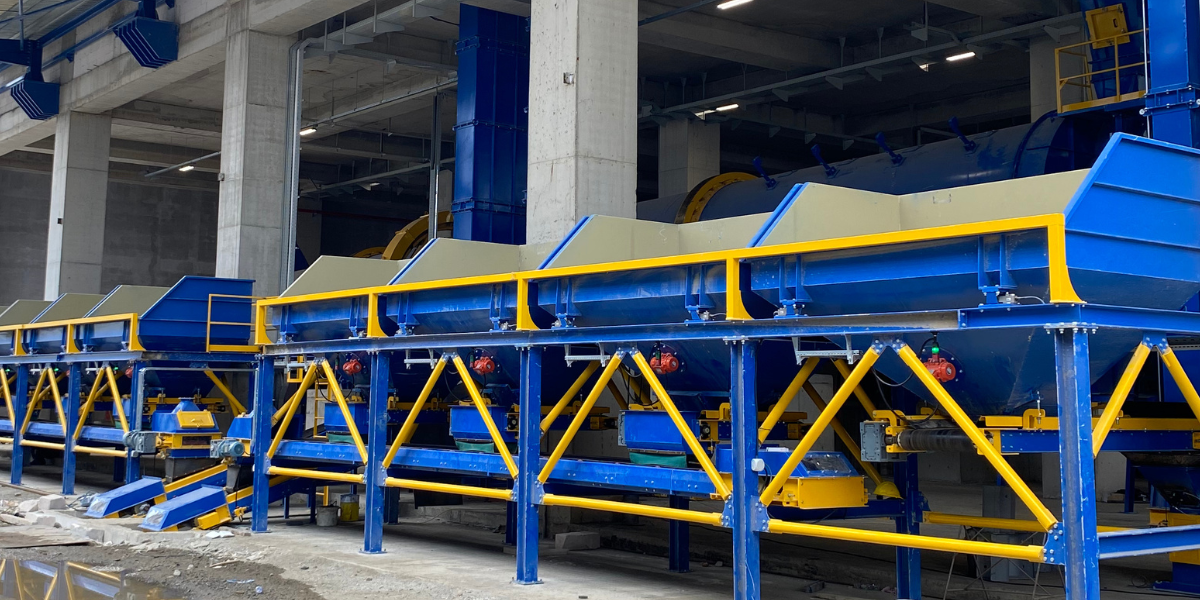

Wie die einzelnen Systeme tatsächlich funktionieren
In einem System zur Bestimmung des Massenstroms durch Gewichtsverlust (LIW) sind der Dosierer und sein Vorratsbehälter auf Wägezellen montiert. Das Steuerungssystem überwacht kontinuierlich das Gesamtgewicht und berechnet die Gewichtsabnahme beim Materialaustrag. Es vergleicht diese gemessene Gewichtsabnahme mit der Soll-Dosierrate und passt die Dosiergeschwindigkeit mittels Frequenzumrichter an: höher, wenn die tatsächliche Rate unter dem Sollwert liegt, niedriger, wenn sie darüber liegt, um den Zielmassenstrom innerhalb der Toleranz zu halten.
Das charakteristische Merkmal des LIW-Verfahrens ist die Regelung der Materialzufuhr anhand der Echtzeitmessung des tatsächlichen Materialgewichts. Ändert sich die Schüttdichte des Materials – beispielsweise durch Feuchtigkeitsaufnahme des Harnstoffs und die damit einhergehende Änderung der scheinbaren Dichte, durch eine veränderte Schüttneigung im Trichter oder durch eine veränderte Korngrößenverteilung im Rückführungsstrom –, erkennt die Steuerung dies sofort als Änderung der Gewichtsverlustrate und kompensiert, bevor sich ein Fehler akkumuliert.
In einem Wiegebandsystem transportiert ein Förderband Material über einen mit Wägezellen ausgestatteten Abschnitt, die das Gewicht des Materials auf einer definierten Bandlänge messen. Ein Drehzahlgeber erfasst die Bandgeschwindigkeit. Das Steuerungssystem multipliziert das Gewicht pro Längeneinheit mit der Bandgeschwindigkeit, um den momentanen Massenstrom zu berechnen, und passt die Bandgeschwindigkeit oder die Zufuhrrate an, um den Zielwert zu erreichen. Das Band selbst dient als Messplattform, nicht der Trichter.
Das charakteristische Merkmal des Wiegebandverfahrens ist sein kontinuierlicher Betrieb – der Materialfluss von der Zufuhr zum nachgelagerten Prozess erfolgt ohne Nachfüllzyklus – und seine Eignung für hohe Volumenströme, da das Band große Mengen pro Zeiteinheit transportieren kann. Die Einschränkung besteht darin, dass die Genauigkeit der Massenstromberechnung von einer gleichmäßigen Materialverteilung auf dem Band und einer präzisen Bandspannung abhängt. Beides kann durch variable Materialeigenschaften beeinflusst werden, was für den Regelkreis schwieriger zu kompensieren ist als die entsprechende Dichteänderung in einem LIW-Trichter.
Genauigkeit
Bei Anwendungen mit stabilen Bedingungen, gleichmäßiger Materialdichte, gleichmäßiger Partikelgrößenverteilung und gleichmäßiger Bandbelastung erzielen beide Technologien eine hohe Genauigkeit. Der Unterschied wird erst bei veränderten Bedingungen deutlich.
LIW-Systeme gewährleisten ihre Genauigkeit über einen breiteren Bereich von Materialzustandsänderungen hinweg, da die Messung direkt erfolgt: Das Gewicht des Materials im Trichter wird explizit gemessen, und die Änderungsrate dieses Gewichts dient als Steuersignal. Änderungen der Schüttdichte beeinflussen die Messung nicht direkt; sie wirken sich jedoch auf die Entleerungsgeschwindigkeit des Trichters aus, die vom Regler genau erfasst wird. Ein gut kalibriertes LIW-System mit einer stabilen Wägezelleninstallation erreicht typischerweise eine Massenstromgenauigkeit im Bereich von ±0,25% bis ±0,5% des Sollwerts über den gesamten Betriebsbereich, abhängig vom Dosierertyp, den Materialeigenschaften und der Genauigkeit der Kalibrierung.
Das LIW-System hat eine Phase, in der die direkte gravimetrische Regelung vorübergehend nicht verfügbar ist: den Nachfüllzyklus. Wenn der Füllstand des Trichters unter den Mindestpegel sinkt und nachgefüllt werden muss, können die Wägezellen das Nachfüllmaterial nicht vom geregelten Zulauf unterscheiden. Daher muss die Steuerung für die Dauer des Nachfüllvorgangs in den volumetrischen Modus wechseln und die zuletzt bekannte, korrekte Zulaufrate beibehalten. In einem gut konzipierten System wird der Nachfüllvorgang beim richtigen Füllstand ausgelöst, und die Haltezeit im volumetrischen Modus ist kurz. In einem schlecht konzipierten oder mangelhaft gewarteten System kann der Nachfüllzyklus einen systematischen Fehler verursachen, der im Verhältnis zur Sollgenauigkeit groß ist.
Wiegebandsysteme erreichen unter stabilen Bedingungen eine Genauigkeit von ±0,51 TP³T bis ±1,51 TP³T des Sollwerts. Dieser Bereich erweitert sich jedoch bei variablem Material, ungleichmäßiger Beladung über die Bandbreite, schwankender Schüttdichte oder Bandschlupf, da all diese Faktoren Messfehler verursachen, die der Regelkreis möglicherweise nicht vollständig kompensiert. Da kein Nachfüllzyklus die Messung unterbricht, ist dies ein Vorteil für kontinuierliche Anwendungen mit hohem Durchsatz, bei denen die kurze Haltezeit einen relevanten Anteil der gesamten Produktionszeit ausmacht.
Kapitalkosten und Flächenbedarf
Wiegebandsysteme sind in der Regel kostengünstiger als LIW-Systeme mit vergleichbarem Durchsatz, hauptsächlich weil die wichtigste Investitionskomponente – ein Förderband mit Wägezellen – mechanisch einfacher aufgebaut ist als ein trichtermontiertes Dosiersystem mit Wägezellenisolierung und kontrolliertem Nachfüllsystem. Bei der Dosierung großer Mengen einer einzelnen Schüttgutkomponente, bei der die absolute Genauigkeit weniger wichtig ist als der Durchsatz, bietet das Wiegeband eine höhere Rentabilität.
LIW-Systeme sind mit höheren Investitionskosten verbunden, was auf die komplexere mechanische Montage von Trichter, Zuführung und Wägezellenhalterung, den Bedarf an Nachfülleinrichtungen und den ausgefeilteren Regelkreis zurückzuführen ist, der für die Steuerung des Nachfüllzyklus und die Aufrechterhaltung der Genauigkeit unter verschiedenen Materialbedingungen erforderlich ist. Der Kostenaufschlag ist vor allem bei Mehrkomponentenformulierungen gerechtfertigt, bei denen jede Komponente präzise dosiert werden muss und die Kosten von Fehlern in der Rezeptur (z. B. Überdosierung teurer Mikronährstoffe) im Verhältnis zu den Mehrkosten der Anlagen hoch sind.
Platzbedarf: LIW-Systeme benötigen in der Regel einen größeren vertikalen Platzbedarf (Trichterhöhe plus Zuführtiefe plus Freiraum für die Wägezelle), aber einen kompakteren horizontalen Platzbedarf als Wiegebänder mit vergleichbarem Durchsatz. In Anlagen, in denen die Einbauhöhe begrenzt ist, kann die Installation von LIW-Systemen schwierig sein. In Anlagen, in denen der horizontale Platz begrenzt ist, kann die Installation von Wiegebändern hingegen kompliziert sein.
Reinigung und Umrüstung
Bei Düngemittelwerken, die mehrere Produktqualitäten herstellen, ist das Reinigungs- und Umrüstverhalten der Dosiersystem hat einen direkten Einfluss auf den zeitlichen Abstand zwischen den Noten und das Risiko einer Kreuzkontamination.
LIW-Trichter sind geschlossene Systeme, was sowohl hinsichtlich Staubmanagement als auch Reinigung von Vorteil ist: Das Material bleibt während des gesamten Dosierprozesses eingeschlossen, wodurch die Staubentwicklung reduziert und die Lagerung eines einzelnen Materials in einem definierten Volumen vereinfacht wird. Zur Trichterreinigung muss der Trichter geöffnet und Restmaterial aus Konus und Zuführung entfernt werden. Der Neigungswinkel von 32–36° an einem gut konstruierten Trichter ermöglicht die Schwerkraftentladung von frei fließenden Materialien, während bei kohäsiven Materialien manuelle Unterstützung erforderlich sein kann. In einer Mehrproduktanlage mit häufigen Sortenwechseln stellt die Zeit für die Trichterreinigung zwischen den Sortenwechseln und die Überprüfung auf das Risiko von Kreuzkontaminationen einen erheblichen Kostenfaktor dar.
Wiegebandsysteme sind prinzipiell schwieriger gründlich zu reinigen, da sich Material auf der Bandoberfläche, den Bandkanten und am Übergabepunkt zwischen Band und nachgelagertem Förderer ansammelt. Die vollständige Reinigung einer beweglichen Oberfläche ist zeitaufwändiger als die Reinigung eines glatten, konischen Trichters. Für Anlagen, in denen dieselbe Komponente mit hohem Durchsatz kontinuierlich läuft und bei denen keine Reinigung des Bandes zwischen den Durchläufen aufgrund von Sortimentsänderungen erforderlich ist, stellt dies keine wesentliche Einschränkung dar. Bei Mehrprodukt-Muldenförderanlagen… Mischen Bei Düngemittelwerken mit häufigen Körnungsänderungen, die verschiedene Hauptkomponenten betreffen, kann der Reinigungsaufwand eines Wiegebandes erheblicher sein als der Kostenvorteil bei der Anschaffung vermuten lässt.
Wartung
Das Wartungsprofil von LIW-Systemen konzentriert sich auf drei Punkte: Kalibrierung und Zustand der Wägezellen, Verschleißteile der Förderschnecke und Zuverlässigkeit des Nachfüllsystems. Wägezellen unterliegen einer Drift und sollten daher regelmäßig anhand eines bekannten Kalibriergewichts überprüft werden. Die Häufigkeit der Überprüfung hängt vom Durchsatz und dem Material ab; eine vierteljährliche Überprüfung ist jedoch ein üblicher Ausgangspunkt für Anwendungen mit kontinuierlicher Düngemitteldosierung. Verschleißteile der Förderschnecke – Schneckenflügel, Förderbandoberflächen – werden gemäß dem üblichen Austauschintervall für den Förderschneckentyp und die Abrasivität des Materials ausgetauscht. Komponenten des Nachfüllsystems (Ventilantriebe, Füllstandssensoren) sind in der Regel wartungsarm, ihre einwandfreie Funktion ist jedoch so wichtig, dass sie in die Checkliste für die regelmäßige Inspektion aufgenommen werden muss.
Die Wartung von Wiegebändern konzentriert sich auf die Bandspannung und den Bandlauf, die Sauberkeit der Wägezellen (Materialverluste unter dem Band können die Wägezellen erreichen und Messfehler verursachen) sowie den Zustand des Bandes. Bandlaufprobleme und Materialverluste unter dem Band sind die häufigsten Ursachen für eine verminderte Genauigkeit von Wiegebändern bei Düngemittelanwendungen und erfordern beide ein sofortiges Eingreifen. In staubiger oder feuchter Umgebung ist die Sauberhaltung des Wägezellenbereichs aufwändiger als in einer trockenen, geschlossenen Anlage.
Wann man welches Produkt wählt
LIW ist in der Regel die bessere Wahl, wenn: Genauigkeit unter verschiedenen Materialbedingungen die Hauptanforderung ist; die Rezeptur teure Nebenkomponenten enthält, bei denen Dosierungsfehler hohe direkte Kosten verursachen; die Anlage mehrere Materialarten aus demselben Zuführer verarbeitet; oder der regulatorische oder Qualitätsmanagementkontext eine Nachverfolgung der einzelnen Chargengewichte für jede Komponente erfordert.
Das Wiegeband ist in der Regel die bessere Wahl, wenn: die Anwendung die kontinuierliche Dosierung großer Mengen einer einzelnen Bulk-Komponente mit gleichbleibenden Eigenschaften beinhaltet; die Minimierung der Investitionskosten die primäre Beschaffungsbeschränkung darstellt; eine Genauigkeit im Bereich von ±0,5–1% für die Anwendung ausreichend ist; oder die Installationshöhe begrenzt ist und die vertikale Tiefe eines LIW-Systems nicht berücksichtigt werden kann.
Bei der Dosierung von Mehrkomponenten-NPK-Granulat, bei der jede der Hauptnährstoffquellen (Harnstoff, DAP oder MAP, Kaliumchlorid und alle Mikronährstoffquellen) präzise dosiert werden muss und das Steuerungssystem variable Materialeigenschaften ausgleichen muss, ist das LIW-Verfahren in der Regel die geeignetere Technologie. Für ein einzelnes, hochvolumiges Recycling-Förderband oder einen Schüttgutabfüllstrom, bei dem der Durchsatz und nicht die Präzision im Vordergrund steht, kann ein Wiegeband die kostengünstigere Lösung sein.
Ceylan Machine & Process fertigt gravimetrische Dosiersysteme für NPK-, DAP-, MAP- und kundenspezifische Düngemittelformulierungsanlagen mit einer Präzision von 0,2–0,51 TP3T, frequenzgesteuerten Dosierern und SPS/HMI-Integration. Für technische Anfragen zur Auswahl des passenden Dosiersystems für Ihre Anwendung kontaktieren Sie bitte unser Ingenieurteam.
