Diamonyum fosfat (DAP), dünyada en yaygın olarak ticareti yapılan fosfatlı gübrelerden biridir ve üretim süreci, gübre endüstrisindeki en kimyasal olarak özel süreçlerden biridir. Besin maddelerini fiziksel bir süreci kontrol ederek karıştıran buhar veya bulamaçla NPK granülasyonunun aksine, DAP üretimi, ekzotermik bir kimyasal reaksiyonu gerçek zamanlı olarak yönetmeyi gerektirir ve ortaya çıkan amonyum fosfat bulamacının özellikleri (yoğunluğu, viskozitesi, sıcaklığı ve nötrleştirme oranı) granülasyonun başarılı olup olmayacağını doğrudan belirler.
Hammadde alımından elenmiş ürüne kadar tüm süreç zincirini adım adım inceleyeceğiz; tesis performansını belirleyen her aşamadaki kimya ve mühendislik kararlarını ele alacağız.
Hammadde Hazırlığı
DAP üretiminde kullanılan iki temel hammadde fosforik asit ve susuz (veya sulu) amonyaktır. Fosforik asidin kalitesi ve konsantrasyonu, tüm süreçteki en önemli değişkenlerden biridir, çünkü sonraki her aşamaya yayılır.
Fosforik asit şu alanlarda kullanılır: gübre kalitesinde DAP üretimi Genellikle ıslak işlem asidi (WPA) olarak adlandırılan bu asit, fosfat kayasının sülfürik asit ile reaksiyonu sonucu üretilir. Ticari sınıf WPA, kaynağa ve uygulanan konsantrasyon derecesine bağlı olarak, genellikle ağırlıkça yaklaşık 40-541 T/3T P2O5 konsantrasyonunda tedarik edilir. WPA'daki safsızlıklar, özellikle fosfat kayasından taşınan demir, alüminyum, magnezyum ve flor bileşikleri, bulamaç özelliklerini, granülasyon davranışını ve nihai ürün analizini etkiler. WPA kullanan tesisler, devreye almadan önce asidin safsızlık profilini belirlemeli ve tesisin tasarım parametreleriyle uyumluluğunu doğrulamalıdır.
Amonyak tipik olarak basınç altında sıvı halde (susuz amonyak) depolanır ve reaksiyon sistemine buharlaştırılarak veya ölçülerek sıvı halde verilir. Sulu amonyak (amonyum hidroksit, tipik olarak kütlece 20–25% NH3), basınçlı sıvı depolamayı önleyen ancak prosese önemli miktarda ilave su ekleyerek aşağı akışta kurutma yükünü artıran bir alternatiftir. Susuz ve sulu amonyak arasındaki seçim, tesis lojistiğine, mevcut altyapıya ve kurutma enerjisi maliyetine karşılık amonyak işleme karmaşıklığına bağlıdır.
Besleme Ölçümü ve Oran Kontrolü
Fosforik asit ve amonyak, reaksiyon sistemine bağımsız olarak dozajlanır. İki besleme arasındaki doğru molar oranın korunması, DAP üretimindeki en önemli kontrol görevidir; ürün kimyasını, bulamaç özelliklerini ve granülasyon döngüsünün stabilitesini belirler. Besleme dozajlama sistemi gravimetrik ve doğru olmalı, asit konsantrasyonu veya amonyak besleme basıncı değişse bile hedef oranı dar toleranslar içinde tutabilmelidir. Besleme dozajlama doğruluğu gereksinimleri, nötrleştirme oranı kontrolü hakkındaki eşlik eden makalede daha ayrıntılı olarak ele alınmıştır.
Tepki Aşaması
Merkezi kimyasal adım, fosforik asidin amonyakla ekzotermik nötrleştirilmesidir:
2NH3 + H3PO4 → (NH4)2HPO4
Bu reaksiyon oldukça ekzotermiktir. Açığa çıkan ısı, reaksiyon halindeki bulamacın sıcaklığını yükseltir ve suyun buharlaşmasını sağlayarak ürünü yoğunlaştırır ve kurutma yükünü azaltır; ancak bu, ısının doğru şekilde yönetilmesi şartıyla geçerlidir. Reaksiyon aşamasından çok fazla ısı kaybı veya düşük asit konsantrasyonu veya su ilavelerinden kaynaklanan aşırı seyreltme, reaksiyon ısısının faydasını azaltır ve kurutucunun termal yükünü artırır.
Endüstriyel DAP tesisleri, reaksiyonu gerçekleştirmek için ön nötrleştirici, boru reaktörü veya her ikisinin bir kombinasyonunu kullanabilir.
Ön nötrleştirici yönteminde, fosforik asit ve amonyak sürekli olarak karıştırılan bir reaktöre beslenir. Ön nötrleştirici tipik olarak, saf DAP için gerekli olan stokiyometrik oranın (2,0 mol/mol) altında bir nötrleştirme oranında, yani amonyağın fosforik aside molar oranında (N/P) çalışır. Geleneksel DAP üretiminde ön nötrleştirici N/P oranı, proses tasarımına ve asidin özelliklerine bağlı olarak genellikle 1,4-1,8 aralığındadır. Bu ara oranda ön nötrleştiriciden çıkan bulamaç pompalanabilir ve amonyaklama-granülatöre aktarılır; burada reaksiyonu tamamlamak ve hedef ürün bileşimine ulaşmak için ilave amonyak eklenir. Ön nötrleştiricinin tam stokiyometrinin altında çalıştırılması, bulamacı yönetilebilir bir fiziksel durumda tutarak erken kristalleşmeyi veya aşırı viskoziteyi önler.
Boru reaktör yönteminde, fosforik asit ve amonyak, kompakt bir boru reaktörünün içinde hızla reaksiyona girer. Bu konfigürasyonda reaksiyon ısısı çok etkili bir şekilde kullanılır; reaktördeki kalış süresi kısadır, sıcaklık hızla yükselir ve granülatöre boşaltılan sonuçtaki bulamaç veya eriyik, granülasyona giren nemi azaltabilen ve ön nötrleştirici yöntemine kıyasla kurutma gereksinimlerini düşürebilen önemli bir ısı yükü taşır. Boru reaktör sistemleri, yüksek verimlilik ve düşük enerji yoğunluğu için tasarlanmış tesisler için uygundur, ancak reaktör tıkanmasını önlemek için reaksiyon koşullarının daha dikkatli kontrol edilmesini gerektirir.
Hem ön nötrleştirici hem de boru reaktörünün kullanıldığı ve beslemenin bunlar arasında dağıtıldığı birleşik konfigürasyonlar, ısı dengesinin ve bulamaç özelliklerinin yönetilmesinde ek esneklik sağlar.
Granülasyon
Reaksiyon aşamasından gelen amonyum fosfat bulamacı, döner tamburlu bir amonyaklama-granülatöre beslenir. Bu makine aynı anda iki işlevi yerine getirir: granül oluşumu için mekanik ortam sağlar (kademeli akış, yuvarlanma ve katmanlı büyüme) ve ön nötrleştiricide başlayan nötrleştirme reaksiyonunu tamamlamak için yatağa ilave amonyak verilmesine olanak tanır.
DAP'ta granül oluşumu, diğer tamburlu granülasyon süreçleriyle aynı katmanlı büyüme mekanizmasını izler; ince taneler ve geri dönüştürülmüş ürün tohum parçacıkları görevi görür, bulamaç püskürtme nozulları veya boru reaktör deşarjı yoluyla yatağa dağıtılır ve granüller tamburdan aşağı doğru akarken ardışık bulamaç katmanları boyunca büyür. Geri dönüşüm oranı, yani geri dönüştürülmüş standart dışı malzemenin standart ürüne oranı, bulamaç özelliklerine ve granülasyon parametrelerine bağlı olarak genellikle 3:1 ile 5:1 aralığında olmak üzere, bazı NPK süreçlerine göre DAP granülasyonunda tipik olarak daha yüksektir. Bu daha yüksek geri dönüşüm yükü, DAP granülasyonundaki daha dar çalışma aralığını ve iyi tohumlanmış bir yatağın korunmasının önemini yansıtır.
Granülasyon sırasında kontrol edilen temel parametreler arasında bulamaç besleme hızı, bulamaç sıcaklığı ve yoğunluğu, amonyak ilave hızı, tambur dönüş hızı ve doluluk faktörü ile toplam sirkülasyon yükü yer almaktadır. Bu parametreler arasındaki etkileşimler birbirine bağlıdır; örneğin, bulamaç yoğunluğundaki bir değişiklik yatak nemini ve dolayısıyla optimum amonyak ilave hızını etkiler ve istikrarlı bir granülasyonun sağlanması, her parametreyi bağımsız olarak yönetmek yerine bu etkileşimleri hesaba katan bir kontrol felsefesi gerektirir.
Kurutma
Granülatörden çıkan ıslak granüller, depolama ve taşıma sırasında ürün stabilitesini sağlamak için giderilmesi gereken artık nem içerir. Kurutma işlemi döner tamburlu kurutucuda gerçekleştirilir. DAP ürünleri için hedef çıkış nemi genellikle ağırlıkça %1%'nin altındadır, ancak ihracat sınıfı ürünler veya yüzey neminin etkileyebileceği daha ileri karıştırma işlemlerinde kullanılmak üzere tasarlanmış DAP için daha sıkı spesifikasyonlar geçerli olabilir. karıştırma performans.
DAP granül kurutma Dikkatli sıcaklık yönetimi gerektirir. Diamonyum fosfatın bozunma sıcaklığı, ürünün kendisi için yaklaşık 70°C'nin üzerinde önem kazanmaya başlar; ancak kurutucudaki giriş gazı sıcaklıkları önemli ölçüde daha yüksek olabilir, çünkü gaz, buharlaşmalı soğutmanın ürün sıcaklığını sınırladığı besleme ucunda ıslak ürünle temas eder. Eş akışlı veya ters akışlı kurutucu konfigürasyonunun seçimi, ürün sıcaklığı kontrolü üzerinde doğrudan bir etkiye sahiptir: Sıcak gaz ve ıslak malzemenin aynı uçtan girdiği eş akışlı kurutma, besleme ucundaki buharlaşmalı soğutma, yüksek gaz giriş sıcaklıklarında bile granül sıcaklığını sınırladığı için ürünün aşırı ısınmasına karşı doğal bir koruma sağlar.
Soğutma
Kurutulmuş granüller kurutucudan yüksek sıcaklıkta çıkar ve elleçleme, depolama ve sevkiyat öncesinde ortam sıcaklığına yakın bir sıcaklığa soğutulmalıdır. Soğutma işlemi genellikle döner tamburlu soğutucu veya akışkan yataklı soğutucu kullanılarak gerçekleştirilir. Soğutulmuş ürün, sonraki işlemler sırasında yüzey yoğuşmasını ve topaklanmayı önlemek için ortam çiğlenme noktasının yeterince altında bir sıcaklıkta olmalıdır.
Tarama ve Boyut Sınıflandırması

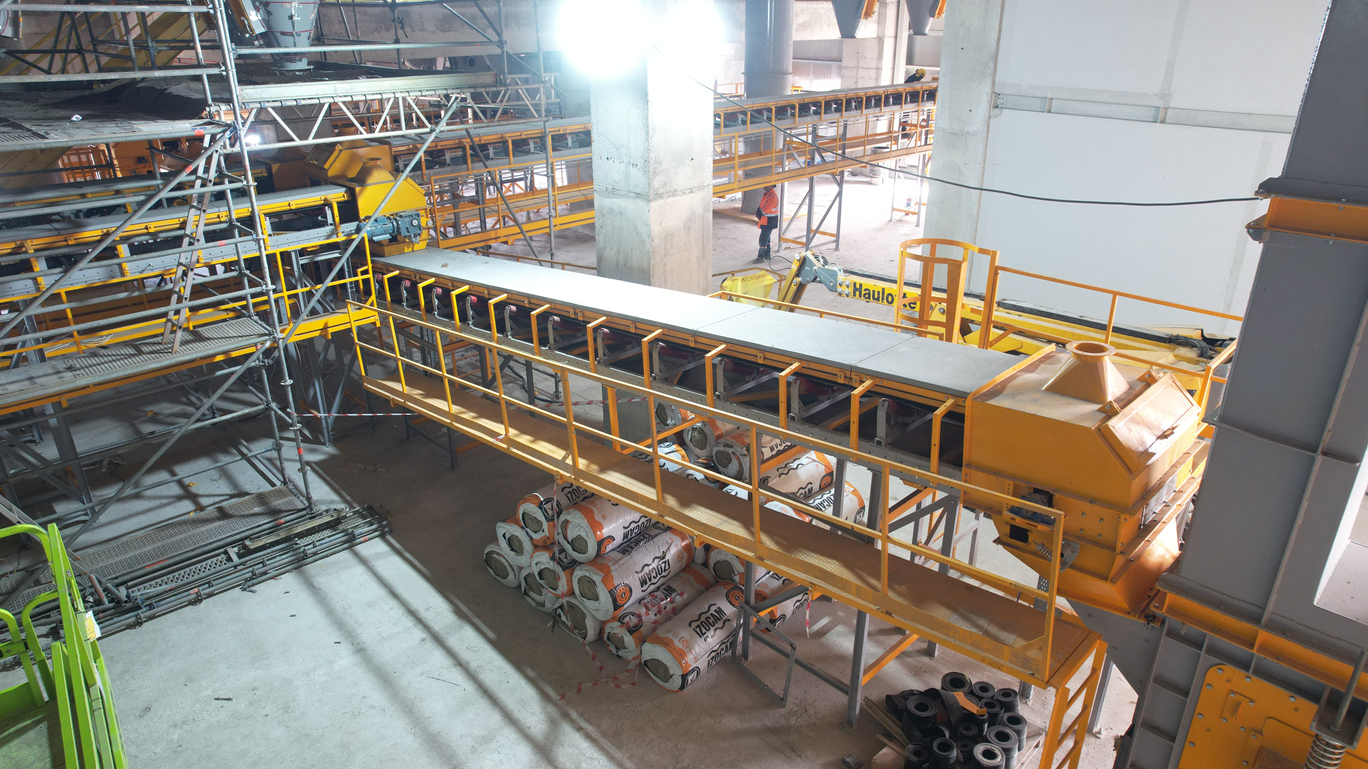

Soğutulmuş ürün, üç fraksiyona ayıran çok katlı titreşimli bir elekten geçer: büyük boyutlu (üst kesim noktasının üzerinde, hedef spesifikasyona bağlı olarak granüler DAP için tipik olarak 4-5 mm civarında), spesifikasyona uygun ürün (standart granüler kaliteler için tipik olarak 2-4 mm, ancak ürün spesifikasyonları pazara göre değişir) ve alt kesim noktasının altındaki ince taneler. Hem büyük boyutlu hem de ince taneli fraksiyonlar, hedef tohum boyut aralığına indirgeyen bir kırıcıdan geçtikten sonra, tohum malzemesi olarak granülatöre geri dönüştürülür. Spesifikasyona uygun fraksiyon ise ürün depolama, kaplama (uygulanabilirse) ve sevkiyat aşamalarına geçer.
Elekten elde edilen geri dönüştürülmüş fraksiyonlar, taze bulamaçla birleşerek granülasyon döngüsünün malzeme dengesini oluşturur. Bu dengenin tasarım parametreleri dahilinde korunması, DAP üretim sürecinin operasyonel çekirdeğini ve tesisin iyi çalışıp çalışmadığının birincil ölçütünü oluşturur.
